アンプ
MED64 インテグレーテッドアンプ［MED-A64HD1］
- メインアンプとヘッドアンプの機能はそのまま1台に一体化した新アンプ。
- 0.1 Hz - 10 kHzの広帯域アンプは、あらゆる種類の細胞外電位を計測できます。
- ローカットフィルター・ハイカットフィルターを搭載。様々なアプリケーションに対応できます。
- 外部刺激装置の出力信号をch1上に入力する切替スイッチを標準搭載。
- 仕様
-
一般 電源 DC 12 V, 0.9 A, 10.8 W 質量 (PSU含めず) 6.6 kg 外形寸法 (PSU含めず) 幅430 x 奥行437 x 高さ74 mm 記録アンプ部 チャンネル数 64 増幅率 200 - 2170倍 帯域幅 0.1 Hz - 10 kHz (+0 dB to -3 dB) 入力インピーダンス 100 MΩ 入力端子 68ピン x 1, 20ピン x 4 出力端子 68ピン x 1 アナログローカットフィルター 0.1 / 1 / 10 / 100 Hz (-12 dB/oct) アナログハイカットフィルター 1 / 2 / 2.5 / 5 / 7.5 / 10 kHz (-12 db/oct) RMSノイズ (入力短絡時) 14 nV/√Hz 電源供給ユニット (Power Supply Unit; PSU) 入力 AC 100 - 240 V (50 / 60 Hz) 出力 DC 12 V, 5 A, 60 W デジタイザー 分解能 16 bit サンプリングレート 20 kHz 最大出力 ±5 V 出力 USB 2.0 刺激アンプ部 チャンネル数 2 出力形式 電流駆動 最大出力 ±200 µA F1刺激入力 最大入力 ±4 V 電流/電圧変換比率 25 µA/V F1出力 最大出力 ±4 V 外部信号入力 受信チャンネル チャンネル1 感度 0.5、0.05、0.02 mV/1V
MED64 メインアンプ［MED-A64MD1A］※生産終了
- 全システムに共用可能なメインアンプです。
- 0.1 Hz - 10 kHzの広帯域アンプは、あらゆる種類の細胞外電位を計測できます。
- ローカットフィルター・ハイカットフィルターを搭載。様々なアプリケーションに対応できます。
- 仕様
-
一般 外形寸法 幅430 x 奥行437 x 高さ74 mm 質量 5.9 kg 記録アンプ部 チャンネル数 64 増幅率 20 - 217倍 帯域幅 0.1 Hz - 10 kHz アナログローカットフィルター 0.1 / 1 / 10 / 100 Hz アナログハイカットフィルター 1 / 2 / 2.5 / 5 / 7.5 / 10 kHz 入力抵抗 100 MΩ デジタイザー 分解能 16 bit サンプリングレート 20 kHz/ch 出力 USB 電源供給ユニット 入力 AC 100 - 240 V (50 / 60 Hz) 出力 DC ±12 V
MED64 メインアンプ［MED-A64MD3］
- 全システムに共用可能なメインアンプです。
- 0.1 Hz - 10 kHzの広帯域アンプは、あらゆる種類の細胞外電位を計測できます。
- ローカットフィルター・ハイカットフィルターを搭載。様々なアプリケーションに対応できます。
- 仕様
-
一般 外形寸法 幅430 x 奥行437 x 高さ74 mm 質量 5.9 kg 記録アンプ部 チャンネル数 64 増幅率 20 - 217倍 帯域幅 0.1 Hz - 10 kHz アナログローカットフィルター 0.1 / 1 / 10 / 100 Hz アナログハイカットフィルター 1 / 2 / 2.5 / 5 / 7.5 / 10 kHz 入力抵抗 100 MΩ デジタイザー 分解能 16 bit サンプリングレート 20 kHz/ch 出力 USB 電源供給ユニット 入力 AC 100 - 240 V (50 / 60 Hz) 出力 DC ±12 V
MED64 ヘッドアンプ［MED-A64HE1S］※生産終了
- 全システムに共用可能なヘッドアンプです。
- 2チャンネルの電流駆動スティミュレーターを内蔵。同時に最大2電極への電流刺激印可を可能にします。
- 64ch端子と16ch端子を装備。各種MED コネクターに接続を切替できます。
- 仕様
-
一般 外形寸法 幅430 x 奥行437 x 高さ74 mm 質量 6.6 kg 記録アンプ部 チャンネル数 64 増幅率 10倍 帯域幅 0.1 Hz - 10 kHz 入力抵抗 100 MΩ 出力抵抗 10 kΩ ノイズレベル ±7 µVピークピーク値 刺激アンプ部 チャンネル数 2 出力形式 定電流出力 最大入力電圧 ±4 V 最大出力電流 ±200 µA 電源供給ユニット 入力 AC 100 - 240 V (50 / 60 Hz) 出力 DC ±12 V
MED64 ヘッドアンプ［MED-A64HE3］
- 全システムに共用可能なヘッドアンプです。
- 2チャンネルの電圧駆動スティミュレーターを内蔵。同時に最大64電極への同一パターンの電圧刺激印可を可能にします。
- 64ch端子と16ch端子を装備。各種MED コネクターに接続を切替できます。
- 仕様
-
一般 外形寸法 幅430 x 奥行437 x 高さ74 mm 質量 6.6 kg 記録アンプ部 チャンネル数 64 増幅率 10倍 帯域幅 0.1 Hz - 10 kHz 入力抵抗 100 MΩ 出力抵抗 10 kΩ ノイズレベル ±7 µVピークピーク値 刺激アンプ部 チャンネル数 2 出力形式 定電圧出力 最大入力電圧 ±4 V 最大出力電圧 ±2 V 電源供給ユニット 入力 AC 100 - 240 V (50 / 60 Hz) 出力 DC ±12 V
MED64-Presto アンプ［MED-A384iN］
- 残留ノイズ0.9 µVRMS (f < 3 kHz) の高S/N比アナログアンプによる384ch MEAシステム。
- ガラス素材の透明マルチウェルプレートMEAにより、培養系標本の光学観察が容易。
- 温度コントローラー内蔵、計測部カバー内にCO2混合ガスを通気し、計測部環境を制御。
- 刺激アンプを内蔵し、各ウェルで固定chからの電気刺激が可能。
- 培養神経、培養心筋の電気活動を解析する専用ソフトウェアMED64 Symphony 付属。データファイルはMobius (MED64システム専用ソフトウェア) 形式への変換も可能。
- デュアルモニター付属。384ch全波形表示とオンライン解析詳細表示を両立。
- 仕様
-
一般 アンプ外形寸法 幅300 x 奥行388 x 高さ155 mm アンプ質量 8.4 kg アンプ電源電圧 DC ±12 V アンプ消費電力 25 W 温度コントローラー外形寸法 幅150 x 奥行110 x 高さ50 mm 温度コントローラー質量 366 g 温度コントローラー電源電圧 DC ±12 V 温度コントローラー消費電力 30 W 記録アンプ部 チャンネル数 384 増幅率 1000倍 帯域幅 0.1 Hz - 5 kHz 入力抵抗 100 MΩ 入力リーク電流 30 pA 最大許容入力 ±5 mVピークピーク値 デジタイザー チャンネル数 384 分解能 16 bit サンプリングレート 20 kHz/ch 最大許容入力 ±5 mVピークピーク値 内臓刺激アンプ部 チャンネル数 1 刺激電極 固定1電極または固定2電極刺激の切替可 出力形式 定電圧出力 最大入力電圧 ±4 V 最大出力電圧 ±2 V 入力電圧：出力電圧 2：1 外部刺激アンプ チャンネル数 1 刺激電極 固定1電極または固定2電極刺激の切替可 出力形式 定電圧出力 最大入力電圧 ±4 V 最大出力電圧 ±2 V 入力電圧：出力電圧 2：1 デジタルコントロール出力 端子数 1 出力電圧 4 Vピークピーク値 コネクター部 コンタクトピンタイプ 14 mmストローク・スプリングプローブ コンタクトピン材質 金メッキ コンタクトピン数 432 (うち参照電極48) 温度制御部 加熱方式 トランジスター (x 4) 温度センサー センサーIC 温度制御器 オムロン社製E5GC 温度制御範囲 32 - 37℃ (Ta=25℃) 温度制御精度 ±0.1℃ 電源供給ユニット (x 2) 入力電圧 AC 100 - 240 V (50 / 60 Hz) 出力電圧 DC ±12 V 出力電力 60 W

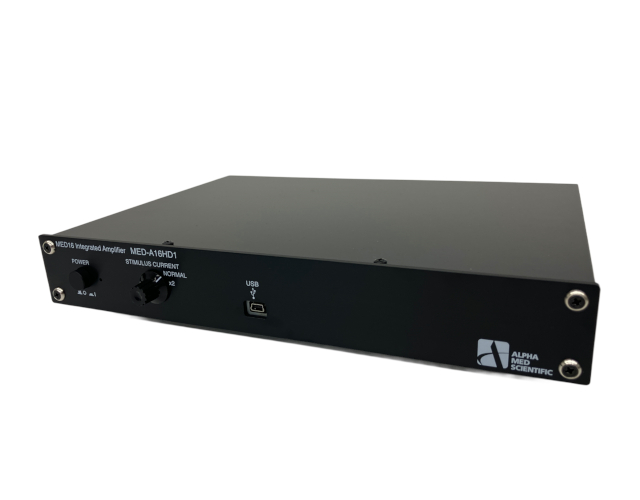

MED64-Entry II アンプ［MED-A16HD1]
- MED64-Entry II専用のアンプです。
- 0.1 Hz - 10 kHzの広帯域アンプは、あらゆる種類の細胞外電位を計測できます。
- MED プローブの64個の電極から特定16電極 (配列パターン固定、4通り) の信号を検出します。
- 仕様
-
一般 外形寸法 幅298 x 奥行237 x 高さ54 mm 質量 1.7 kg 記録アンプ部 チャンネル数 16 増幅率 1000倍 帯域幅 0.1 Hz - 10 kHz 入力抵抗 100 MΩ デジタイザー 分解能 16 bit サンプリングレート 20 kHz/ch 出力 USB 電源供給ユニット 入力 AC 100 - 240 V (50 / 60 Hz) 出力 DC ±12 V
MED64-Entry アンプ［MED-A16HM1］※生産終了
- MED64-Entry専用のアンプです。
- 0.1 Hz - 10 kHzの広帯域アンプは、あらゆる種類の細胞外電位を計測できます。
- MED プローブの64個の電極から特定16電極 (配列パターン固定、4通り) の信号を検出します。
- 仕様
-
一般 外形寸法 幅215 x 奥行437 x 高さ74 mm 質量 3.3 kg 記録アンプ部 チャンネル数 16 増幅率 1000倍 帯域幅 0.1 Hz - 10 kHz 入力抵抗 100 MΩ デジタイザー 分解能 16 bit サンプリングレート 20 kHz/ch 出力 D-sub 68ピン x 2 電源供給ユニット 入力 AC 100 - 240 V (50 / 60 Hz) 出力 DC ±12 V
コネクター
MED コネクター［MED-C03］
- MED64-Basic専用のヘッドステージです。MED プローブとMED64 インテグレーテッドアンプを接続します。
- 受動回路のみで構成されているため、湿度100%のインキュベーター内に設置できます。
- ベースユニット (MED プローブ固定場所) に孔が開いており、倒立顕微鏡との組合せに適しています。
- 仕様
-
一般 外形寸法 幅174 x 奥行150 x 高さ21 mm 質量 480 g 材質 アルミニウム MED プローブ固定方式 ネジ式 接触抵抗 30 mΩ以下
MED ミニ・コネクター［MED-C05］
- MED64-Quad II専用のヘッドステージです。MED ミニ・プローブとMED64 インテグレーテッドアンプを接続します。
- 受動回路のみで構成されているため、湿度100%のインキュベーター内に設置できます。
- コンパクトなデザイン。MED ミニ・プローブの装着も簡単です (挿込式)。
- 4 x 4配列、2 x 8配列のどちらのMED ミニ・プローブにも対応できます。
- 仕様
-
一般 外形寸法 幅130 x 奥行85 x 高さ30 mm 質量 381 g 材質 アルミニウム MED プローブ固定方式 挿込式 接触抵抗 30 mΩ以下
MED マルチウェル・コネクター［MED-C11］
- MED64-Allegro専用のヘッドステージです。MED マルチウェル・プローブとMED64 インテグレーテッドアンプを接続します。
- 受動回路のみで構成されているため、湿度100%のインキュベーター内に設置できます。
- コンパクトなデザイン。MED マルチウェル・プローブの装着も簡単です (挿込式)。
- 仕様
-
一般 外形寸法 幅210 x 奥行83 x 高さ34 mm 質量 700 g 材質 アルミニウム MED プローブ固定方式 挿込式 接触抵抗 30 mΩ以下
MED 温度制御付コネクター［MED-CP03H］※生産終了
- MED64-Basic専用のヘッドステージです。MED プローブとMED64 インテグレーテッドアンプを接続します。
- ベースユニットにヒーターと熱電対が組み込まれており、MEDプローブ底部より標本を温めます。
- 灌流液の保温が可能なインラインパイプを内蔵しています。
- 仕様
-
一般 外形寸法 幅160 x 奥行126 x 高さ73 mm 質量 781 g 材質 アルミニウム MED プローブ固定方式 ネジ式 接触抵抗 30 mΩ以下 加熱方式 トランジスター 温度制御精度 1℃未満 上記制御精度の検証温度 灌流時：32℃未満 (室温25℃以上)
通常時：37℃未満 (室温25℃以上)
MED 温度制御付コネクター［MED-CP04］
- MED64-Basic専用のヘッドステージです。MED プローブとMED64 インテグレーテッドアンプを接続します。
- ベースユニットにヒーターと熱電対が組み込まれており、MEDプローブ側面より標本を温めます。
- 灌流液の保温が可能なインラインパイプを内蔵しています。
- ベースユニット (MEDプローブ固定場所) に孔が開いており、倒立顕微鏡との組合せに適しています。
- 仕様
-
一般 外形寸法 コネクター部：幅200 x 奥行112 x 高さ21 mm
温度制御部：幅153 x 奥行115 x 高さ50 mm質量 コネクター部: 510 g
温度制御部: 357 g材質 アルミニウム MED プローブ固定方式 ネジ式 接触抵抗 30 mΩ以下 加熱方式 トランジスター 温度制御精度 1℃未満 上記制御精度の検証温度 灌流時: 32℃未満 (室温25℃以上)
通常時: 37℃未満 (室温25℃以上)
その他
MED 4ランナー［MED-B05］※生産終了
- MED64システムと4台のMED コネクターを接続し、4標本から同時計測。
- 信号入力する電極は各MED コネクター共通。出荷時に選択可能。
- 急性組織、器官培養、分散培養いずれにも対応可能。
- 仕様
-
一般 外形寸法 幅430 x 奥行437 x 高さ74 mm 質量 4.8 kg 材質 アルミニウム・鉄 入力 4系統 (各16チャンネル) 入力端子 68ピン x 4 出力 1系統
MED64 マルチプレクサー［MED-A64SF1］
- MED64-Plex4/8システム用のマルチプレクサーです。
- MED64 メイン・ヘッドアンプとの接続により、4または8プローブでの順次切替計測を可能にします。
- 仕様
-
一般 外形寸法 幅430 x 奥行437 x 高さ74 mm 質量 6.1 kg スルー出力端子数 - 増幅率 1倍 許容入力/最大出力電圧 ±4 V 制御信号形式 3 bit BCO 制御信号レベル TTL 電源供給ユニット 入力 AC 100 - 240 V (50 / 60 Hz) 出力 DC ±12 V
MED64 マルチプレクサー［MED-A64SF2］
- MED64-Plex4/8システム用のマルチプレクサーです。
- MED64 メイン・ヘッドアンプとの接続により、4または8プローブでの順次切替計測を可能にします。
- 仕様
-
一般 外形寸法 幅430 x 奥行437 x 高さ74 mm 質量 6.1 kg スルー出力端子数 1 (Input 1 - 4) 増幅率 1倍 許容入力/最大出力電圧 ±4 V 制御信号形式 3 bit BCO 制御信号レベル TTL 電源供給ユニット 入力 AC 100 - 240 V (50 / 60 Hz) 出力 DC ±12 V
MED 温度制御パッド［MED-CPB01］※生産終了
- MED マルチウェル・コネクター専用のヒーターパッドです。別売のThermoClamp-TM (米国AutoMate Scientifice社製) によりMED マルチウェル・プローブ内の温度を一定に保ちます。
- 仕様
-
一般 外形寸法 幅160 x 奥行110 x 高さ17 mm 質量 370 g 材質 アルミニウム 加熱方式 トランジスター 温度制御精度 1℃未満 上記制御精度の検証温度 灌流時: 32℃未満 (室温25℃以上)
通常時: 37℃未満 (室温25℃以上)
MED 温度制御パッド［MED-CPB11］※生産終了
- MED マルチウェル・コネクター専用のヒーターパッドMED-CPB01とThermoClamp-TM (米国AutoMate Scientifice社製) のセット商品です。MED マルチウェル・プローブ内の温度を一定に保ちます。
- 仕様
-
MED-CPB01 外形寸法 幅160 x 奥行110 x 高さ17 mm 質量 370 g 材質 アルミニウム 加熱方式 トランジスター 温度制御精度 1℃未満 上記制御精度の検証温度 灌流時：32℃未満 (室温25℃以上)
通常時：37℃未満 (室温25℃以上)ThermoClamp-TM 外形寸法 幅295 x 奥行201 x 高さ58 mm 質量 1.0 kg 温度制御方式 PID制御 分解能 0.1℃ 設定範囲 室温50℃未満 電源 AC 100 - 240 V (50 / 60 Hz) 最大消費電力 80 W
MED 温度制御パッド［MED-CPB02］
- MED ミニコネクター専用のヒーターパッドです。2台のMED-C04、1台のMED-C05を搭載でき、内臓の温度制御コントローラーによりMED ミニ・プローブ内の温度を一定に保ちます。
- 仕様
-
一般 外形寸法 幅160 x 奥行125 x 高さ54 mm 質量 602 g 材質 アルミニウム 加熱方式 トランジスター 温度制御精度 1℃未満 上記制御精度の検証温度 灌流時：32℃未満 (室温25℃以上)
通常時：37℃未満 (室温25℃以上)
計測用PCシステム［MED-D0T］
- MED64 システムでのデータ収録及び解析用に構成したコンピューターとディスプレイモニターのセット商品です。
- 仕様
-
一般 外形寸法 PC本体: 幅175 x 奥行385 x 高さ365 mm
モニター: 幅533 x 奥行180 x 高さ388 mm質量 PC本体: 6.9 kg
モニター: 4.0 kg形状 ミニタワー型 OS Windows 10 Pro 64 bit CPU インテルCore i7-6700K (4コア / 4.00 GHz / 8 MBキャッシュ) メモリ 16 GB (8 GB x 2) メインディスク 512 GB SSD セカンドディスク 2 TB HDD (7200 rpm / 6 Gbps対応) モニター 23型、解像度1920 x 1080ドット 付属品 キーボード、マウス 電源供給ユニット 入力 AC 100 - 240 V (50 / 60 Hz) 出力 DC ±12 V
MED フィードバック・スティミュレーター［MED-S07］
- MED64システムで計測した64chの細胞外電位から1chを選択してアナログ信号としてトリガー入力し、任意のタイミングでMED64システムに刺激パターン信号を出力できます。
- 刺激パターン信号はMobiusとは独立した専用の刺激制御プログラム上で構成します。リアルタムでの刺激間隔や強度の変更が可能となり、実験の幅が広がります。
- 刺激制御プログラムはLabVIEWベースのプログラムです。プログラムのカスタマイズにより、お客様のお好みに合わせて固有の刺激パターンを生成することも可能です (要ご相談)。
MED ペーシングコントローラー［MED-S09］
- 本機は、MED64システム専用の刺激信号発生器です。主な用途として心筋細胞のペーシングに使用することを目的に設計されています。
- MED64システムに標準搭載しているPC制御の刺激信号発生器では、記録中に刺激の間隔や強度を変更できませんが、本機の使用により記録中でも刺激の間隔や強度を変更できます。
- MED64システムに標準搭載しているPC制御の刺激信号発生器では、記録を停止すると刺激も停止しますが、本機の使用により記録を停止しても刺激を継続できます。心筋細胞をペーシングしたまま、化合物の累積投与によるデータ収録が可能となります。
- 仕様
-
一般 外形寸法 幅265 x 奥行180 x 高さ55 mm 質量 850 g 材質 アルミニウム・鉄 出力形式 二相性電圧出力 出力数 2系統 (-+出力・+-出力、各1) 最大出力電圧 ±4 V 出力パルス幅 0.1 - 2.0 ms (0.1 ms単位) 出力パルス間隔 1 - 5000 ms (1 ms単位) 電源供給ユニット 入力 AC 100 - 240 V (50 / 60 Hz) 出力 DC ±12 V
MED オプトスティミュレーター［MED-S11］
- MED64 インテグレーテッドアンプからのトリガ―入力を元に、任意の強度とタイミングで光刺激を照射できます。
- 付属する専用の青色・白色LEDユニットに対応しています。
- 光刺激のイベント情報 (LEDユニットへの刺激電流) はMED64 インテグレーテッドアンプ前面の切替レバーによりch1に記録できます。
- 仕様
-
一般 外形寸法 本体：幅215 x 奥行230 x 高さ75 mm
LEDユニット (ヘッド部): 幅30 x 奥行55 x 高さ25 mm
LEDユニット (ケーブル): 2 m質量 本体：1.8 kg
LEDユニット：146 g材質 アルミニウム・鉄 電源供給ユニット 入力 AC 100 - 240 V (50 / 60 Hz) 出力 DC ±12 V
MED オプトスティミュレーター［MED-S12］
- MED64 インテグレーテッドアンプからのトリガ―入力を元に、任意の強度とタイミングで光刺激を照射できます。
- 付属する専用の緑色・赤色・橙色・青色LEDユニットに対応しています。
- 光刺激のイベント情報 (LEDユニットへの刺激電流) はMED64 インテグレーテッドアンプ前面の切替レバーによりch1に記録できます。
- 仕様
-
一般 外形寸法 本体：幅215 x 奥行230 x 高さ75 mm
LEDユニット (ヘッド部): 幅30 x 奥行55 x 高さ25 mm
LEDユニット (ケーブル): 2 m質量 本体：1.8 kg
LEDユニット：146 g材質 アルミニウム・鉄 電源供給ユニット 入力 AC 100 - 240 V (50 / 60 Hz) 出力 DC ±12 V
MED リングポンプ［MED-KTP01］※生産終了
- チューブ負荷の非常に小さな流速固定のDCモーターポンプです。
- コンパクトなサイズで設置場所を選びません。
- 仕様
-
一般 外形寸法 幅110 x 奥行86 x 高さ90 mm 質量 340 g
MED リングポンプ［MED-KTP02］
- MED64システムでの脳スライス実験用に設計された、チューブ負荷の非常に小さなDCモーターポンプです。
- 5段階での流量調節が可能です。
- コンパクトなサイズで設置場所を選びません。
- 仕様
-
一般 外形寸法 幅120 x 奥行80 x 高さ100 mm 質量 340 g
